Canon Yazıcı ve Fotokopi Hata Kodları Gelişmiş Teşhis Kılavuzu

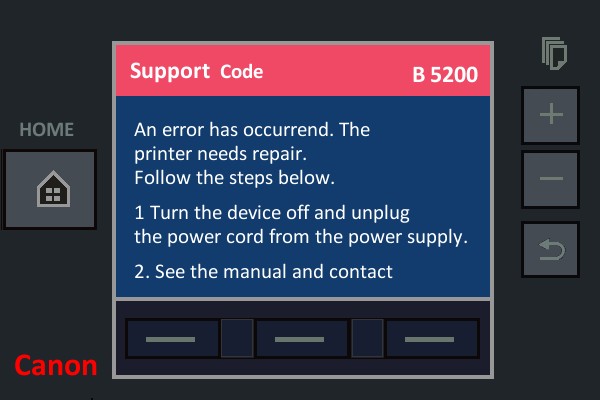

Canon kurumsal fotokopi makinesi dijital ekran hata kodları teşhisi

Canon kurumsal çok işlevli fotokopi makineleri ve yüksek kapasiteli lazer yazıcı üniteleri, çalışma esnasında donanımsal bileşenlerin durumunu, sensör hassasiyetlerini ve mekanik zamanlamaları mikroişlemciler düzeyinde kontrol eder. Sistemde algılanan milisaniyelik bir gecikme, ısı sapması veya voltaj kararsızlığı dijital panelde spesifik arıza kodlarının belirmesine neden olur.

Mekanik veya elektronik bir aksaklık durumunda ekranda beliren bu kodlar, cihazın hasar görmesini engellemek adına sistemi güvenlik moduna alır. Doğru teşhis koyulmadan, arızanın kaynağı olan fotosel, motor veya fırınlama grubuna bilinçsizce müdahale edilmesi ana kartın yanmasına ya da dişli gruplarının kalıcı hasar almasına yol açar. Öveçler merkezli ankara canon servisi laboratuvarımızda tüm kurumsal serilerin donanımsal hata kodları endüstriyel kalibrasyon cihazları ile çözüme kavuşturulmaktadır.

Canon fotokopi veya lazer yazıcınız dijital ekranda teknik bir kod verip sistemi bloke ettiyse, cihazı daha fazla zorlamadan uzman teknisyenlerimizi arayın: Tel: 0312 473 76 16 - Cep: 0532 357 33 51

1. ADF (Otomatik Belge Besleme) ve Kağıt Geçiş Sensör Hataları

Döküman besleme alanında, kayıt mekanizmasında veya dubleks ters çevirme istasyonunda yaşanan fotosel algılama gecikmeleri şu kodlarla tetiklenir:

  • 0001 / 0002 / 0021 / 0094: ADF Üst Belge Besleme Alanında Mekanik Sıkışma. Doküman üst tepside ilerleyemiyor demektir; SR10 Belge sonu algılama sensörünün yüzey tozlanması veya bayrak kırılması kontrol edilmelidir.
  • 0104: Yazıcı Kayıt (Registration) Sensörü / Çok Amaçlı Bypass Tepsi Fotoseli / Kaset İçi Besleme Sensörü Okuma Hatası.
  • 0105: Kağıt Alma Gecikmesi (Pickup Delay). Cihaz kasetten veya elle besleme (Bypass) ünitesinden kağıdı zamanında çekemiyor. Paten aşınması veya Bypass kaset kağıt sensörü kirliliği mevcuttur.
  • 014C / 016C: Kağıt Teslim Giriş Gecikmesi. Kağıt fırından çıkış alanına zamanında ulaşamadı. SR604 / SR607 / SR608 kayıt ve teslimat fotosellerinin mekanik durumu incelenmelidir.
  • 0248: Kağıt Alma (Pickup) ve Giriş Alanı Zamanlama Hatası. Kayıt sensörü mekanizması ile teslimat yollarındaki kağıt ilerleme hızı senkronize değil.
  • 025C / 025D: Wrap Kağıt 1 ve Wrap Kağıt 2 Sarma Hatası. Kağıt fuser silindirlerine veya tambura sarılmış olabilir. SR1, SR3, SR4 ana kayıt sensörleri ile Dubleks Yeniden Toplama Fotoseli kontrol edilmelidir.
  • 0260: Çift Taraflı Ünite (Dubleks) Ters Alan Hatası. SR1, SR3, SR4 ve SR22 dubleks yönlendirme siviçleri ile yeniden toplama mekanizması kontrol edilmelidir.
  • 0270 / 029D / 02A0: SR1, SR3, SR4 ve SR22 sensör grupları ile Dubleks Yeniden Toplama Meclisi (Duplex Re-feed Assembly) mekanik zamanlama çakışması.
  • 02A4: Dubleks Kağıt İlerleme Hatası. Kağıt çift taraflı baskı esnasında geri dönüş yolunda takıldı; SR22 Yeniden Toplama Sensörü sinyal vermiyor.
  • 1014 / 1017: Çok Amaçlı Tepsi (Bypass) Pikap Silindiri ve Kağıt Algılama Fotoseli Sinyal Hatası.
  • 1054 / 1055 / 1057 / 1095: Ana Gövde İçi Kayıt (Registration) ve Kağıt Çıkış/Teslim Sensörleri Elektriksel İletişim Hatası.
  • 1118 / 1158: Donanımsal Kapak Açık Hatası. Ön veya yan kapak siviçleri tam oturmuyor veya siviç yuvaları kırılmış.
  • 1198 / 11D8: SR604 / SR607 / SR608 Dubleks Yeniden Toplama İstasyonu Mekanik Senkronizasyon Kaybı.

2. E000 Serisi - Fuser (Fırınlama) Isı ve Voltaj Arızaları

Kağıt üzerindeki tonerin yüksek ısıyla eritilerek kağıda yapışmasını sağlayan fırınlama ünitesindeki termal sapmalar doğrudan cihazı kilitler ve profesyonel ankara canon yazıcı servisi müdahalesi gerektirir:

  • E000-0000: Fuser Sıcaklığı Normal Değerlere Ulaşamıyor. Sabitleme fırını ısıtıcı elemanları devreye girmedi. Fuser lambası/seramiği ile Motor Kontrol PCB (Ana Kart) arasındaki konektör hatları incelenmelidir.
  • E001-0000 / E001-0001: Fuser Sıcaklığı Anormal Derecede Yüksek (Overheating). Yangın riskini önlemek adına cihaz kilitlenmiştir. Fuser termostat emniyet sivici, ısı ölçer termistör grubu ve triyak devreleri kontrol edilmelidir.
  • E003-0000 / E003-0001: Fuser Sıcaklığı Anormal Derecede Düşük. Fırınlama ünitesi çalışma esnasında aniden soğudu. Voltaj dalgalanması veya Motor Kontrol PCB (Anakart) üzerindeki röle arızası mevcuttur; kart onarılmalıdır.
  • E004-0000: Güç Kaynağı (Power Supply) ile Fırınlama Ünitesi Arası İletişim/Akım Hatası. Motor Kontrol PCB'si ile AC sürücü kartı arasındaki triyak koruma devresi çakışmıştır.

3. E010 - E070 Serisi - Motor, Drum ve Developer Motor Hataları

Baskı mekanizmasındaki mekanik dişli gruplarını, görüntüleme tamburlarını ve toner karıştırma ünitelerini döndüren motorların akım arızalarıdır:

  • E012-0000 / E012-0001: Siyah (K) Drum Motoru İlk Akım ve Dönme Hatası. Siyah görüntüleme tamburunun dönmesini engelleyen mekanik bir sıkışma veya drum motorunda tork kaybı algılandı.
  • E014-0000 / E014-0001: Ana Tahrik Motoru (Main Motor) Belirtilen Devir Hızına Ulaşamadı. Cihazın tüm dişli sistemini yürüten ana motor kilitlenmiş veya motor sürücü entegresi hasar görmüştür.
  • E015-0000: Geliştirme (Developer) Ünitesi Devreden Çıkarma Solenoidi ve Motor Kontrol PCB Hatası. Kablo demetlerinde kısa devre veya solenoid sargısında yanma mevcuttur.
  • E015-0001 / E015-0002: Kaset 1 ve Kaset 2 Kağıt Kaldırma (Lift-up) Mekanizması Hatası. Tepsi içindeki asansör motoru kağıdı yukarı itemiyor; dişli kırılması veya yükseklik sensörü arızası.
  • E020-0000: Toner Yoğunluk Sensörü (ATR) Veri Hatası. Tank içindeki toner ve developer karışım oranı bozulmuş. Kalan sarf malzeme seviyesi kontrol edilmeli, gerekirse mürekkep kartuşu / toner kartuşu yenilenmelidir.
  • E021-1000 / 1001 / 1002 / 1003: Sarı (Y), Magenta (M), Camgöbeği (C) ve Siyah (K) Developer (Geliştirici) Motorlarında Elektriksel Akım Hatası.
  • E021-2000 / 2001 / 2002 / 2003: Renkli ve Siyah Developer Motorları İlk Başlangıç (Start-up) Akım Sapması. Dişli yükü fazla veya motor sürücü kartı arızalı.
  • E052-0000: Çift Taraflı Baskı Gövdesi (Dubleks Ünitesi) Doğru Takılmamış. Yerleşim siviçleri veya bağlantı soketleri temassızlık yapıyor.
  • E066-0000: Ortam (Nem ve Sıcaklık) Sensörü Okuma Hatası. Cihaz içindeki statik yükü dengeleyen sensör ile Motor Kontrol PCB bağlantısı kopmuş; sensörün veya kartın değişimi gerekir.
  • E078-0000: Birincil Aktarım Bandı (Transfer Belt) Devreden Çıkarma Solenoidi ve Sürücü Hattı Bağlantı Hatası.

4. E100 - E300 Serisi - Lazer Tarayıcı ve Optik Tarama (CIS) Arızaları

Görüntünün kağıda aktarılmadan önce lazerle drum üzerine işlendiği optik tarayıcı alanında ve üst döküman tarayıcı camındaki CIS ünitelerinde meydana gelen arızalardır:

  • E100-0000 / 0001 / 0002 / 0003: Sarı, Magenta, Camgöbeği ve Siyah Lazer Tarayıcı (Laser Scanner) Alanında Hata. Lazer motoru (Polygon Motor) hedef devire ulaşamıyor veya BD kartı ışını algılayamıyor. Lazer ünitesi kablo demeti kalibre edilmeli veya komple lazer birimi yenilenmelidir.
  • E196-0000: Motor Denetleyici (EEPROM) Yazılımsal Okuma Hatası. Ana denetleyici kartı ile motor kartı arasındaki veri akışı kesildi; Motor Kontrol PCB'si laboratuvarda programlanmalıdır.
  • E198-0000: Motor Kontrol Kartı Kalıcı Olmayan Bellek (NVRAM) Doğrulama Hatası. Voltaj dalgalanması kaynaklı veri bozulması; cihaz kapatılıp açılmalı, geçmezse kart revize edilmelidir.
  • E202-0001 / E202-0002: Üst Tarayıcı Home Pozisyon (HP) Bulma Hatası. CIS tarama modülü veya okuyucu motor ileri gitmesine rağmen başlangıç noktasına dönemiyor. Okuyucu HP Sensörü, tarayıcı motoru veya flat kablo (esnek şerit kablo) hasar görmüştür.
  • E302-0001: Tarayıcı Gölgeleme (Shading) Hatası. Tarama kafasının ışık yoğunluğu, beyaz referans şeridi seviyesinin altında kalıyor. CIS optik lens ünitesi temizlenmeli, arıza giderilemezse esnek flat kablo veya Ana Denetleyici Kartı (PCB2) değiştirilmelidir.

5. E700 - E800 Serisi - Sistem İletişim, Fan ve Anakart Voltaj Hataları

Ankara Öveçler Anfomak kurumsal yazıcı ve fotokopi teknik destek merkez ofisi

Yazılımsal ve Donanımsal Haberleşme Krizleri

Fotokopi makinelerinin ana yönetim merkezi olan Ana Denetleyici (Main Controller) ile motor yönetim kartları arasındaki veri senkronizasyonunun kopması, fan rulmanlarının kilitlenmesi veya alçak gerilim besleme kartlarındaki voltaj çökmeleri bu grupta listelenir:

E732-0000: Üst Tarayıcı (Reader) ile Ana Gövde Arası İletişim Kopukluğu. Bağlantı arayüz soketleri oksitlenmiş olabilir; firmware sabit yazılımı güncellenmeli veya Ana Denetleyici Kartı tamir edilmelidir.

E733-0000: Yazıcı İletişim Hatası. Motor Kontrol PCB ile Ana Denetleyici PCB arasında veri senkronizasyonu koptu. Soket bağlantıları osiloskopla test edilmeli, firmware güncellenmeli, sorun çözülmezse ankara canon teknik servisi laboratuvarımızda ana işlemci hatları onarılmalıdır.

E805-0005 / E806-0000: Alt Egzoz Fanı ve Ana Soğutma Fanı Kilitlenme Hatası. Fan kanatları toz katmanları nedeniyle dönemiyor veya akustik rulmanlar aşınmış. Fan hatları temizlenmeli veya fan motoru yenilenmelidir.

E808-0000: Alçak Gerilim Güç Kaynağı (LVPS) Voltaj Çökme Hatası. Power supply kartında kısa devre veya kondansatör patlaması mevcuttur; Motor Kontrol PCB'si koruma moduna geçer.

E840-0000: Fuser Basınç Tahliye ve Kam Grubu Konum Hatası. Baskı silindirlerini sıkıştıran veya gevşeten mekanik kam mekanizmasının sensör konum algısı bozulmuştur.

Ankara Profesyonel Kurumsal Yazıcı ve Fotokopi Servisi

Canon kurumsal fotokopi veya lazer yazıcınız yukarıdaki hata kodlarından birini verip çalışmayı durdurduysa, uzmanlık dışı müdahaleler onarım maliyetlerini katlayabilir. Özellikle fırınlama (E000) ve lazer tarayıcı (E100) grubu arızaları, ana kart üzerindeki hassas entegre devrelerle doğrudan bağlantılıdır. 25 yılı aşkın teknik birikimimizle hizmet sunduğumuz ankara canon teknik servisi merkezimizde, tüm arıza kodları komponent bazında incelenir ve mikro-lehimleme teknolojileri ile anakart değişimi gerekmeden onarılır.

Anfomak bünyesinde kurumsal ve bireysel cihazlar için arıza tespiti tamamen ücretsizdir. Laboratuvarımızda cihaz derinlemesine incelenir, hata kodunu oluşturan gerçek parça saptanır ve fiyat onayı alınmadan kesinlikle müdahale edilmez. Revizyonu biten cihazlar yüksek hacimli baskı, dubleks mekanizması ve renk doğruluğu testlerinden geçirilerek test çıktıları ile birlikte garantili olarak teslim edilir.

Merkez Atölye Adresi: Kabil Cad. 74/1 Öveçler - Çankaya / Ankara | Telefon: 0312 473 76 16 | WhatsApp Destek Hatları: 0532 357 33 51
